Assemblaggio del sistema MIDI

Il MIDI, acronimo di Musical Instrument Digital Interface (Interfaccia Digitale per Strumenti Musicali), è il linguaggio usato dai computer e sintetizzatori per dialogare fra di loro. Daremo per scontato che vogliate collegare una tastiera elettronica, anche se potete usare un qualsiasi tipo di strumento MIDI.

Come minimo irrinunciabile, avrete bisogno del seguente equipaggiamento per un sistema MIDI in grado di lavorare (a parte il vostro computer):

Una tastiera MIDI

Amplificatore/casse acustiche o cuffia

Due cavi MIDI

Un'interfaccia MIDI dotata dell'apposito cavo USB

L’ultimo oggetto, l’interfaccia MIDI, è un dispositivo che trasforma i segnali in arrivo dalla tastiera MIDI in segnali comprensibili al computer e viceversa. Le interfacce possono essere molto semplici o molto elaborate. Quelle di base non richiedono alimentazione esterna e hanno l’ ingresso per una sola tastiera, mentre a quelle più elaborate possono essere collegate più tastiere. Molti MAC sono dotati di porte USB (Universal Serial Bus), un tipo di connessione standard che permette agli utenti di connettere periferiche al proprio computer senza doverlo riavviare perché vengano riconosciute.

1. Posizionate il computer e la tastiera nella posizione desiderata. Inserite le spine nelle prese della corrente, ma per ora non accendete nulla.
2. Inserite una delle estremità del cavo riservato all’interfaccia MIDI (se questo non è collegato permanentemente all’interfaccia). Inserite l’altra spina del cavo nella Modem Port o USB posta sul retro del Macintosh.
3. Inserite uno degli spinotti terminali del cavo MIDI nella presa del sintetizzatore contrassegnata dalla scritta MIDI IN. L’altra estremità del cavo andrà inserita nella presa dell’interfaccia contrassegnata dalla scritta MIDI OUT. Di solito le prese MIDI si trovano sul retro dello strumento. Assicuratevi poi di collegare correttamente il cavo (da MIDI IN a MIDI OUT). Il problema più frequente incontrato dai principianti del MIDI è proprio il non corretto collegamento dei cavi. Inserite uno degli spinotti terminali del secondo cavo MIDI nella presa del sintetizzatore contrassegnata dalla scritta MIDI OUT. L’altra estremità del cavo andrà inserita nella presa dell’interfaccia contrassegnata dalla scritta MIDI IN. In questo modo avete installato entrambi i cavi MIDI. Il primo collega la MIDI IN alla MIDI OUT, mentre il secondo collega la MIDI OUT alla MIDI IN.

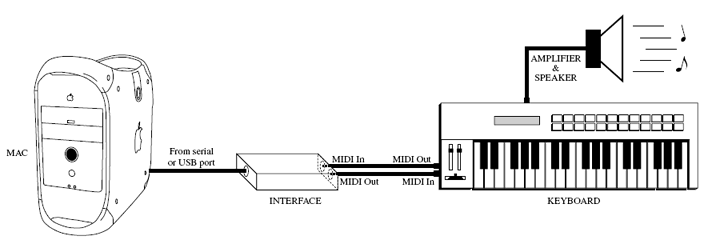

I vostri collegamenti dovrebbero essere simili a quelli rappresentati nella figura:

4. Accendete tutte le apparecchiature.

Il vostro sistema MIDI è già utilizzabile. Se desiderate dare un nome alla vostra configurazione, andate alla sezione successiva Configurazione del MIDI con OS X per impostare i nomi dei dispositivi MIDI e ulteriori configurazioni.
