Micro Clock MKII

Il Micro Clock MKII è un design semplice ma elegante nel clock esterno. È dotato di oscillatori al cristallo del terzo ordine a jitter ultra basso con un circuito di pilotaggio parallelo ad alta corrente progettato per mantenere il contenuto armonico del segnale indipendentemente dalle condizioni di carico. In aggiunta a ciò, il circuito proprietario di riduzione del rumore elimina drasticamente le armoniche di commutazione indesiderate normalmente presenti nei segnali digitali. Il Micro Clock MKII è uno dei word clock esterni più performanti oggi sul mercato dell’audio professionale.

Quando abbiamo introdotto il Micro Clock MKII, non avevamo previsto la quantità di richieste e controversie che sono riuscite ad accompagnarlo. Il clock esterno è certamente un problema importante. Alcune persone sostengono che non ci sia alcuna base per ciò; che sia una sorta di moderno “vestito nuovo dell’imperatore”. Il ragionamento alla base di ciò è che il dispositivo con clock esterno filtrerà semplicemente il segnale di clock in ingresso attraverso il suo anello ad aggancio di fase, eliminando così qualsiasi tipo di vantaggio associato al clock superiore. Inoltre, il semplice atto di accettare il segnale in ingresso e creare un nuovo segnale in fase aggiungerà un po’ di jitter.

Il problema più grande con questa teoria è che non sappiamo nulla del filtro PLL in questione; è del tutto ipotetico. Molti PLL nell’audio professionale sono progettati per filtrare i segnali indesiderati che si trovano al di fuori della larghezza di banda desiderata, sebbene alcuni siano configurati per filtrare le armoniche indesiderate che si trovano all’interno della banda di frequenza del segnale. È incredibilmente raro trovarne uno che faccia entrambe le cose allo stesso tempo. Nel caso del Micro Clock MKII, emette un segnale ad alta larghezza di banda raro da trovare nei clock interni. Il fatto che un word clock esterno possa o meno migliorare la qualità del suono di un dispositivo ricevente dipende completamente da come il dispositivo ricevente accetta un segnale di word clock esterno e dipende dalla qualità del clock interno del dispositivo ricevente. È meglio fare un confronto di ascolto A/B per sapere se il clock esterno sta avendo un impatto positivo sul suono oppure no.

Il Micro Clock MKII è semplice e probabilmente anche noioso secondo la maggior parte degli standard. È alloggiato in un robusto chassis da 3″ x 4″ che fornisce una schermatura RF ottimale. Non ha luci, nessun display di frequenza e nessuna delle solite caramelle visive che i tuoi amici potrebbero invidiare. Tuttavia, per una scatola nera modesta, fa il suo lavoro incredibilmente bene e ad un prezzo inaudito per questo livello di prestazioni!

Dispone di sei frequenze di uscita selezionabili da 44,1 kHz fino a 192 kHz. Il livello di uscita è di circa 5 volt da picco a picco. Il jitter sull’oscillatore al cristallo è di circa 1 picosecondo RMS e poco meno di 10 picosecondi RMS in uscita. L’alimentatore è un alimentatore da parete CC da 9 volt in grado di accettare sia 120 che 240 volt CA. L’orologio è compatibile con tutti i moderni dispositivi digitali dotati di ingressi word clock BNC da 75 ohm.

• Uscita: 3 BNC con terminazioni fisse da 75 ohm a 5 volt da picco a picco
• Alimentazione: 9 V CC
• Frequenze di campionamento: sei frequenze selezionabili, 44,1 kHz-192 kHz (44,1, 48, 88,2, 96, 176,4, 192)
• Jitter:  meno di 10 picosecondi di jitter accumulato misurato utilizzando un metodo di media delta sigma

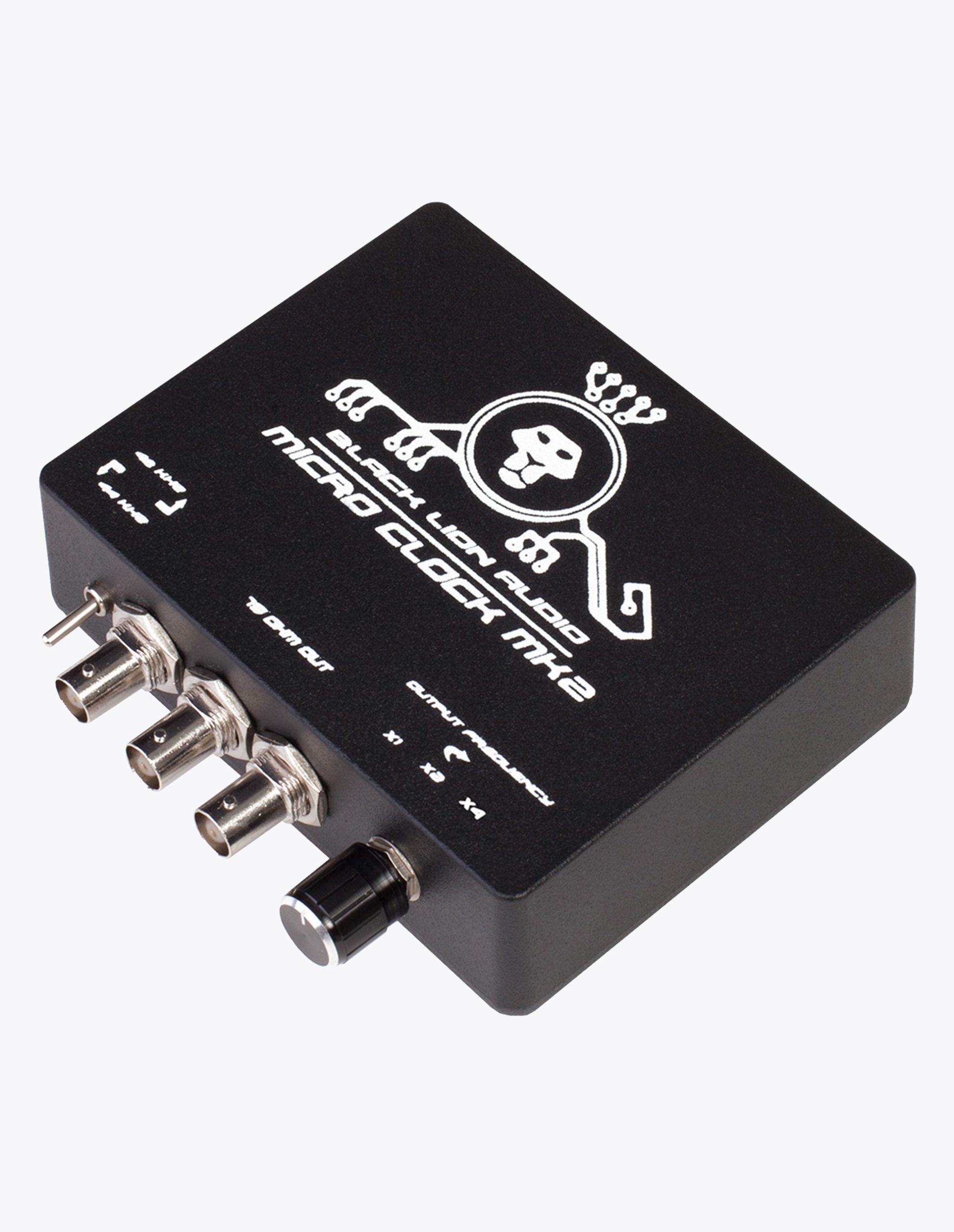

1. Selettore di frequenza WBase (44,1kHz o 48kHz)
2. Uscite BNC da 75 ohm
3. Moltiplicatore di frequenza (x1, x2, x4)

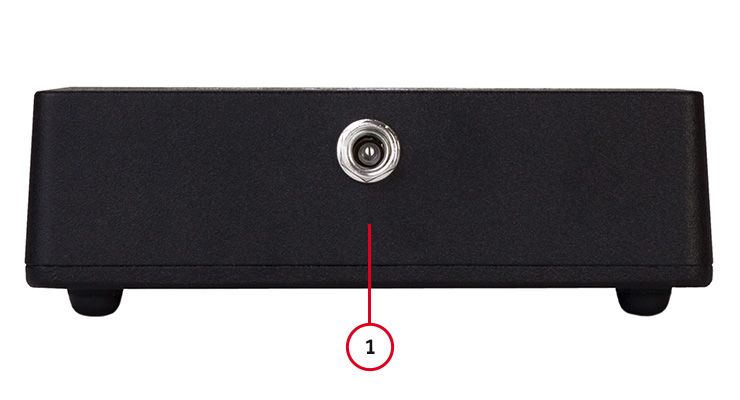

1. 9VDC input jack (use a BLA-specified power supply only)
